Самостоятельный замер и расчет москитной сетки

Инструкции по самостоятельному замеру и монтажу различных типов антимоскитных сеток:

Самостоятельный замер рамочной сетки (развернуть)

Как правильно произвести замер рамочной москитной сетки

Самостоятельный  расчет москитной сетки требует знаний параметров и нескольких полезных формул, которые помогут выявить необходимые значения.

замер оконного проема замер оконного проема по высоте замер оконного проема по ширине
Общий вид окна Выполнение замеров по наибольшей/наименьшей высоте окна Выполнение замеров по наибольшей/наименьшей ширине окна



Для расчета размеров готовых изделий необходимо использовать следующие формулы:

  1. Установка на Z-креплениях
    Ширина москитной сетки = наибольшая измеренная ширина (Ш2) + 50 мм
    Высота москитной сетки = наибольшая измеренная высота (В2) + 50 мм
    То есть, необходимо выявить максимальные значения и посчитать припуск на крепления.
  2. Установка на металлических крючках
    Ширина москитной сетки = наименьшая измеренная ширина (Ш1) + 15 мм
    Высота москитной сетки = наименьшая измеренная высота (В1) + 20 мм
  3. Установка москитной сетки в проем на плунжерах
    Ширина москитной сетки = наименьшая измеренная ширина (Ш1) - 5 мм
    Высота москитной сетки = наименьшая измеренная высота (В1) - 5 мм

Важно учитывать, что фурнитура будет занимать дополнительное место на раме, и ее размеры не учитываются при изготовлении москитной сетки. То есть, если по какой-либо причине на раме не будет хватать места на монтаж, то размеры изделия нужно уменьшить. Например, при монтаже на Z-образный крепеж на раме должно оставаться свободное пространство: 52 мм сверху и 41 мм снизу.

Установка

Установка с помощью барашков

установка москитной сетки с помощью барашков

  1. Для установки барашка необходимо не менее 9мм свободного места на оконной раме
  2. ​ Барашки прикручиваются саморезами (2 сверху, 2 снизу) в положении «открыто»
  3. ​ При установке рамочной сетки барашки поворачиваются в положение «закрыто»

Установка на металлические крючки

установка москитной сетки с помощью металлических крючков

  1. Рамочная сетка устанавливается с внешней стороны окна и цепляется крючками за уплотнительную резину.
  2. Зафиксировать верхние крючки.
  3. Опустить рамку вниз и зафиксировать нижние крючки


Установка на Z-крепеж

установка москитной сетки с помощью z-крепежа

  1. Рамочная москитная сетка устанавливается с внешней стороны окна
  2. Вставить рамку в верхние Z-крепления
  3. Опустить рамку вниз, вставив ее в нижние Z-крепления


Установка на плунжер

установка москитной сетки с помощью плунжера

  1. Рамочная москитная сетка устанавливается в проем.
  2. Плунжерами отметить места для сверления отверстий.
  3. Просверлить отверстия диаметром 5,5 мм
  4. Установить москитную сетку в проем, направив плунжера в отверстия в оконном профиле.
Самостоятельный замер сетки плиссе (развернуть)

Как правильно произвести замер москитной сетки плиссе

1. Если сетка устанавливается в подготовленный проем (угол между плоскостью окна или двери и откосами должен быть прямым, сам откос должен быть ровным, не допускается наличие плинтусов, порогов, пол должен быть ровным, исключить попадание в плоскость закрывания сетки дверных ручек, головок замков, щеколд и т.п.), то замер производится в трех точках между откосами (доборами), в двух - трех между откосом (добором) и полом (порогом). Рекомендуется заказывать изделие по минимальным полученным размерам. Конструкция системы позволяет произвести аккуратный монтаж и исправить ошибку с точностью ±5мм.



монтаж москитной сетки плиссе в проем размеры элементов системы при монтаже сетки плиссе в проем

рис.1



2. Если сетка устанавливается в рамке и рамка крепится к дверной или оконной раме или фасаду внакладку, то замер производится по ширине и высоте светового проёма. Далее к полученным размерам по горизонтали добавляется по 50мм на каждую сторону, к размерам по вертикали добавляется 50 мм на верхнюю часть, и 35мм на нижнюю часть системы. Для производства достаточно сообщить габаритные размеры. Рамка имеет жёсткую конструкцию и размеры не подлежат изменению. Например: получена ширина светового проема 750мм и высота 2050мм. Габаритные размеры изделия в рамке будут: 750мм+50мм+50мм=850мм по ширине, и 2050мм+50мм+35мм=2135мм по высоте. По усмотрению замерщика размеры можно уменьшить, если в плоскости прилегания имеются ограничения, или увеличить, например по вертикали, что бы порожек находился на уровне пола.



монтаж москитной сетки плиссе с использованием фронтальной рамки размеры элементов сетки плиссе при монтаже с использованием фронтальной рамки

рис.2



Например: по ширине с одной стороны имеется ограничение в виде откоса. Световой проём 865мм. Расстояние от края светового проёма до откоса 22мм с одной стороны, а с другой 33 мм. В данном случае надо понимать, что конструкция не полностью скроется за краем светового проема, но монтаж возможен. В таком случае к размеру светового проёма необходимо добавить 22-1мм с одной стороны, и от 25 до 33-1 с другой стороны, то есть 865+21+32=918мм. Получился габаритный размер изделия в рамке по ширине. Аналогично считается габарит по высоте.

габаритный размер москитной сетки плиссе

Для чего нужна рамка?

Рамка применяется в случаях, когда одно из вышеописанных в п.1 условий не соблюдено. Рамка крепится внакладку и представляет собой прямоугольный каркас из профиля квадратного сечения размером 25х25 мм, на котором и собирается изделие. Она предназначена для выравнивания существующих неровностей и дефектов или осуществления монтажа на фасад, дверную или оконную раму, опоры крыши беседки, террасы - для всех случаев, в которых невозможна установка в проем. Применение рамки позволяет свести к минимуму время монтажа - изделие поставляется в полностью готовом к монтажу виде. Остается только просверлить во внешней стенке рамки отверстия Ø 8мм, произвести крепление изделия при помощи саморезов и вставить в отверстия заглушки.

Инструкция по самостоятельной установке москитных сеток плиссе BlockFly в проем одностороннее открывание

Инструкция по самостоятельной установке москитных сеток плиссе BlockFly в проем встречное открывание

Самостоятельный замер раздвижной москитной сетки для балконов и лоджий (развернуть)

Самостоятельный замер раздвижной москитной сетки для балконов и лоджий

выполнение замеров дверной москитной сетки Контур D

Отодвиньте ту створку, на месте которой будет установлена москитная сетка, до упора и измерьте ширину светового проема. К данным значениям необходимо прибавить 60 мм.

выполнение замеров дверной москитной сетки Контур D

Закройте все створки. Замерьте расстояние от нижней до верхней точки рамного остекления.

ШИРИНА = ширина светового проема + 60 мм ВЫСОТА = высота рамы  - 40мм минимальная длина НАПРАВЛЯЮЩИХ = ширина рамы *2 Важно: Необходимо проверить, что бы сверху и снизу  было МИНИМАЛЬНО 25 ММ от светового проема внутри помещения для возможности закрепить направляющие.

Самостоятельный замер и монтаж дверной противомоскитной системы "Контур+" (Россия) (развернуть)

Самостоятельный замер и монтаж дверной противомоскитной системы "Контур+" (Россия )

Установить москитную сетку на дверь можно самостоятельно. Для осуществления задачи потребуется знание правил осуществления замера, сборки и монтажа готовой конструкции.

Как снять замеры

Для начала необходимо выявить размеры двери:

  • измеряется ширина светового проема;
  • расстояние от границы светового проема до откоса (измерения проводятся по обеим сторонам от границы светового проема);
  • по высоте светового проема;
  • расстояние от границы светового проема до откоса (измерения проводятся снизу и сверху от границы светового проема).

Как рассчитать габариты готового изделия

Для выявления ширины подойдет формула:

ширина проема, полученная при измерениях + расстояния до левого и правого откосов – 21 мм (зазор для крепления завес) – 12 мм (зазор для крепления магнитной защелки).

Для выявления высоты подойдет формула:

высота проема, полученная при измерениях + расстояние до верхнего и нижнего откосов.

Важно: если расстояние до откосов (левого и правого в сумме) превышает 90 мм, то для вычислений берется значение 90 мм.

выполнение замеров дверной москитной сетки Контур D

Чтобы система функционировала и защищала от попадания насекомых, достаточно перекрыть дверной проем конструкцией, размер которой на 10 мм больше площади светового проема.

Рекомендуемые размеры конструкции:

ширина - минимальная – 400 мм, максимальная – 2000 мм;
высота – минимальная 1000 мм, максимальная 3000 мм.

Как собрать противомоскитную систему

Сборка дверной противомоскитной сетки осуществляется следующим образом:

dv 1  к двери крепится ручка (оптимально – на расстоянии 1200 мм от основания), для монтажа используется два самореза;
dv 2 к двери, на расстоянии 100 мм от верхнего и нижнего основания, крепятся петли при помощи саморезов;
dv 3 дверь крепится к раме при помощи 3 саморезов, на противоположную сторону двери монтируется магнитная защелка;
dv 4

натягивается пружина самозатягивающегося механизма.

Как натянуть пружину:

  • нажать на СЗМ, вывести из зецепления фиксатор;
  • натянуть пружину СЗМ, вращая фиксатор в сторону закрывания двери (используется отвертка);
  • поднять механизм вверх до фиксации шестигранника в завесе.
Замер и монтаж роллетной противомоскитной системы "Контур+"(Россия)(развернуть)

Самостоятельный замер и монтаж роллетной противомоскитной системы "Контур+" (Россия)

Установить роллетную москитную сетку можно самостоятельно. Для этого потребуется знание правил осуществления замера, сборки и монтажа готовой конструкции.

Как рассчитать габаритные размеры роллетной противомоскитной системы

Чтобы вычислить ширину готового изделия, необходимо:

  • измерить ширину светового проема (В);
  • прибавить к получившейся величине 76 мм (по 38 на каждую сторону).

Если размер А или С (от границы светового поема до откоса) меньше 38 мм, то к ширине (В) необходимо прибавить фактическое расстояние до откоса (значение не должно быть меньше 10 мм).

Готовая формула расчета ширины системы:

В+76 мм или В+А+С.

Чтобы вычислить высоту готового изделия, необходимо:

  • измерить высоту светового проема (Е);
  • прибавить к получившейся цифре 63 мм (43 мм сверху, 20 мм снизу).

Если расстояние от границы светового проема до верхнего откоса (D) меньше 43 мм, то в формулу можно подставить фактическое значение.

Готовая формула вычисления высоты системы:

Е+D (или 43 мм) +20 мм.

монтаж сетки в проем

монтаж сетки в раму

Важно: если ширина изделия превышает 1200 мм, рекомендуется прикреплять центр фиксирующей планки к оконному проему при помощи самореза и прокладки. Это поможет избежать прогиба фиксирующей планки.

Как собрать и монтировать систему

Для монтажа потребуется:

  • противомоскитная система в разобранном состоянии;
  • монтажный комплект (4 самореза, 4 заклепки, 4 заглушки);
  • шуруповерт или дрель аккумуляторного типа;
  • отвертка;
  • сверла (комбинированное или два сверла диаметром 8,7 и 4 мм);
  • заклепочник, подходящий для работы с тяговыми заклепками.

Чтобы собрать изделие, необходимо:

извлечь из направляющих фиксирующую планку вместе со щетиной, которая должна быть вставлена в паз планки; вставить арретир в направляющую;

dv 2 1  распаковать комплект (удалить пленку, извлечь крепежные и комплектующие детали);
dv 2 2  внимание: арретир должен быть расположен верно;
dv 2 3  вставить направляющую в ножку крышки короба (уделить внимание положению отверстия в направляющей);
dv 2 4  на расстоянии 8 мм от верхнего края направляющей, с помощью сверла проделать отверстие размером 3-4 мм;
с помощью тяговой заклепки зафиксировать направляющую (то же самое проделать со второй направляющей);
dv 2 5 фиксирующую планку вставить в направляющую (обратить внимание на имеющиеся в них отверстия);
dv 2 6  при помощи тяговых заклепок закрепить направляющую и фиксирующую планку;
dv 2 7  проделать в каждой направляющей по 2 отверстия ( диаметр отверстий по внешней части – 8,7 мм, по внутренней - мм);
*3 отверстия, если длина направляющей превышает 1500 мм;
dv 2 8  при помощи саморезов зафиксировать изделие на оконной раме;
dv 2 9  используя заглушки, закрыть внешние отверстия.

Какие неисправности могут быть и как их устранить

Если сетка полностью не сматывается в короб, необходимо:

  • проверить, правильно ли монтированы арретиры;
  • проверить расположение направляющих (они должны быть параллельны друг другу);
  • проверить натяжение пружины возвратного механизма, если она ослабла – потянуть (удалить заглушку по правой стороне короба, закрутить плоской отверткой против часовой стрелки);
    * один оборот вала – 22 оборота отвертки.

Если в открытом положении сетка не фиксируется, нужно проверить состояние ручек-защелок (отвести их в крайнее положение, отпустить). Ручки должны вернуться в исходное положение. Если этого не происходит, необходимо:

  • вынуть арретир;
  • удалить ручки и пружину;
  • монтировать ручку в оконную планку;
  • монтировать пружину (до щелчка);
  • монтировать арретир;
  • проверить, работает ли ручка.

Другая причина отсутствия фиксации сетки – неправильный монтаж фиксирующей планки. Необходимо проверить, как она установлена (верное положение – ворсом к окну), а также имеется ли выгиб. Если изделие погнулось, необходимо вернуть ему прямое положение.

Замер и монтаж внутренней москитной сетки (развернуть)

Самостоятельный замер и монтаж внутренней москитной сетки

замер и монтаж внутренней москитной сетки

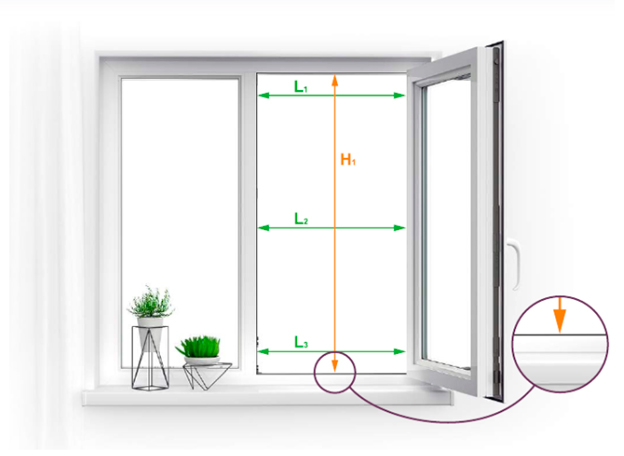

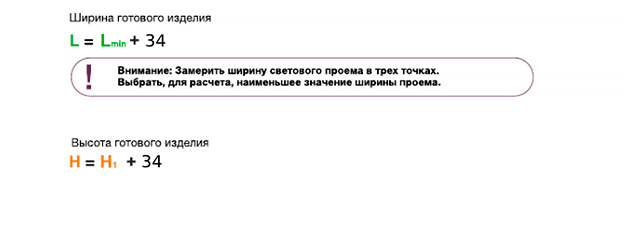

Измерение светового проема необходимо осуществить в двух плоскостях - ширина и высота. Измерение каждой из плоскостей проводится в двух местах (середина и один из краёв). Наименьший размер в плоскости и будет считаться искомым.

Внимание: Важно сделать точные замеры по высоте и ширине в мм. Если габариты москитной сетки будут больше на 2-3 мм., то будет сложно установить в проем. Если габариты москитной сетки будут меньше на 2-3 мм, то будет вылетать из проема.

Установка металлического крепления

Установка металлического крепления рис.1
Установка металлического крепления рис.2

При ширине сетки менее 500мм устанавливается два крепления на нижний профиль рамки и одно крепление по центру верхнего профиля рамки (по горизонтали).

При ширине сетки более 500мм устанавливается по два крепления на верхний и нижний профили рамки (по горизонтали).

Самостоятельный замер и монтаж рулонных москитных сеток ZAN ZAR (Италия) (развернуть)

Самостоятельный замер и монтаж рулонных москитных сеток ZAN ZAR (Италия)

Рулонные москитные сетки могут быть установлены самостоятельно. Для этого потребуется набор инструментов, непосредственно сетка и комплектующие.

Установка металлического крепления рис.1
Установка металлического крепления рис.2
